Suite à la parution du dossier consacré aux plaques tournantes dans Voie Libre 70, plusieurs de nos lecteurs nous ont écrit pour nous proposer un système d'alimentation de la plaque plus simple que celui décrit dans l'article.
J'avais choisi de réaliser l'alimentation par l’intermédiaire de deux pistes concentrique et d'un inverseur bipolaire. Cette méthode a l'avantage de pouvoir réalimenter la plaque dans n'importe quelle position. Elle a l'inconvénient de forcer le manipulateur d'intervenir sur le sens du courant après chaque rotation...

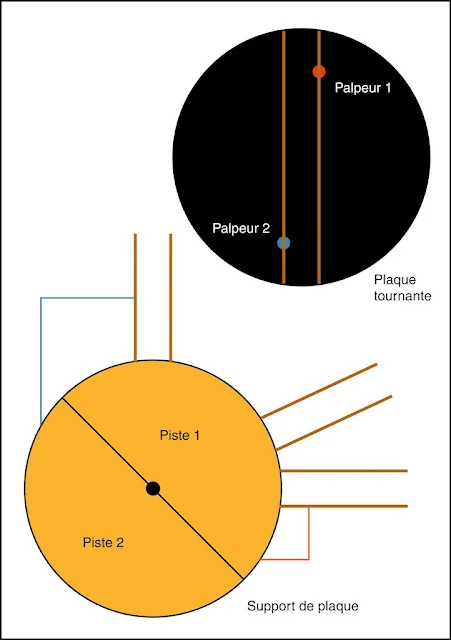

La seconde possibilité consiste à séparer le disque cuivré en deux sections et à reporter les palpeurs aux extrémités de la plaque :
En positionnant la coupure à l'oblique par rapport aux trois voies, la plaque est correctement réalimentée en face des trois voies d'entrée et ce, sans qu'il soit nécessaire d'employer un inverseur.
J'avais choisi de réaliser l'alimentation par l’intermédiaire de deux pistes concentrique et d'un inverseur bipolaire. Cette méthode a l'avantage de pouvoir réalimenter la plaque dans n'importe quelle position. Elle a l'inconvénient de forcer le manipulateur d'intervenir sur le sens du courant après chaque rotation...
La seconde possibilité consiste à séparer le disque cuivré en deux sections et à reporter les palpeurs aux extrémités de la plaque :
En positionnant la coupure à l'oblique par rapport aux trois voies, la plaque est correctement réalimentée en face des trois voies d'entrée et ce, sans qu'il soit nécessaire d'employer un inverseur.
